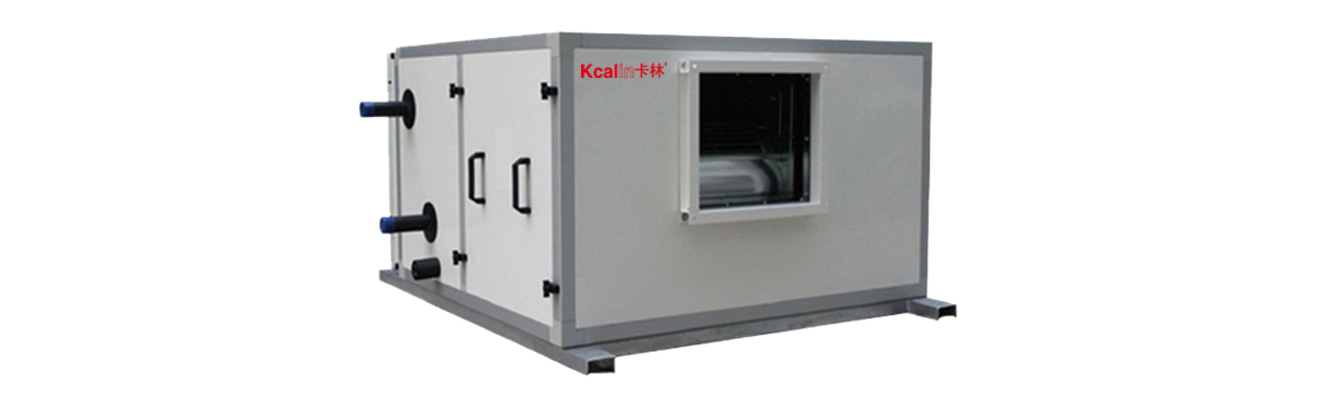

卡林空調箱產品特點

1）傳熱效率高

采用橢圓管換熱器，傳熱效率提高10%～15%，機組性能好。

2）節能降噪

采用橢圓管換熱器，在相同管距時，管間凈流面積增大，凈面風速減小，有效降低風阻及噪聲，同時降低風機能耗。

3）高效空氣處理模塊

可選配高效空氣處理模塊，能有效過濾PM2.5以及處理空氣中VOC氣體。

卡林柜式空氣處理機組產品參數

卡林空調箱組--新風

產品型號	風量	冷量	熱量	水量	水阻力
	m3/h	kw	kw	m3/h	kpa
GKX15	1500	27.5	45.2	4.8	26
GKX20	2000	37.5	58.3	6.6	28.3
GKX25	2500	45.7	70.5	7.9	36.8
GKX30	3000	56.6	90.5	9.8	37.9
GKX40	4000	74.8	127	12.9	11.8
GKX50	5000	93.3	158.5	16.1	17.2
GKX60	6000	112.2	184.6	19.4	19.3
GKX70	7000	131.2	214.3	22.6	26.8
GKX80	8000	150.2	248.5	25.9	28.7
GKX90	9000	171.5	279.5	29.6	34.6
GKX100	10000	187.5	301.5	32.3	44.7
GKX120	12000	224.1	372.8	38.7	49
GKX150	15000	281.4	433.3	48.5	61.2
GKX180	18000	337.6	519.9	58.2	56.7
GKX200	20000	374.9	577.4	64.6	61.6
GKX240	24000	449.9	692.9	77.5	60.8
GKX270	27000	506.1	779.3	87.2	60
GKX300	30000	565.2	870.4	97.4	59.4
GKX350	35000	656	1010.2	113	66.4
GKX400	40000	749.7	1154.5	129.2	66.4
GKX450	45000	843.5	1299	145.3	66.4

續表

產品型號	機外余壓pa				電機功率KW				噪聲dB（A）
	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅰ	Ⅱ	Ⅲ	Ⅳ
GKX15	80	140	240	\	0.2	0.25	0.32	\	51	52	56	\
GKX20	80	240	310	\	0.32	0.45	0.55	\	56	57	58	\
GKX25	80	220	300	\	0.32	0.45	0.55	\	58	58	58	\
GKX30	140	200	300	\	0.45	0.55	0.55	\	58	58	58	\
GKX40	180	230	330	\	0.75	0.75	1	\	58	60	60	\
GKX50	160	260	380	\	0.75	1	1.3	\	60	62	62	\
GKX60	220	290	370	450	1.5	1.5	2.2	2.2	56	57	58	60
GKX70	220	290	370	450	1.5	1.5	2.2	2.2	59	60	61	62
GKX80	220	320	370	450	1.5	2.2	2.2	2.2	59	59	60	61
GKX90	220	320	420	520	2.2	2.2	3	3	62	62	62	63
GKX100	220	320	420	520	2.2	3	3	4	63	63	64	65
GKX120	220	320	420	520	3	4	4	5.5	59	61	63	65
GKX150	220	320	420	520	3	4	5.5	5.5	64	64	65	67
GKX180	200	300	400	500	4	5.5	5.5	7.5	65	65	66	67
GKX200	200	300	400	500	5.5	5.5	7.5	7.5	66	67	68	69
GKX240	200	300	400	500	5.5	7.5	7.5	11	66	66	67	68
GKX270	300	400	500	600	7.5	11	11	11	69	69	70	71
GKX300	300	400	500	600	7.5	11	11	11	68	69	69	70
GKX350	300	400	500	600	11	11	11	15	68	69	70	71
GKX400	300	400	500	600	11	11	15	15	71	72	72	73
GKX450	300	400	500	600	15	15	15	18.5	74	74	75	75

備注：

卡林柜式空氣處理機組標準新風制冷工況：進風干球溫度：35℃；進風濕球溫度：28℃；進水溫度：7℃；出水溫度：12℃；

標準新風制熱工況：進風干球濕度：7℃；進水溫度：60℃。

卡林空調箱--回風

產品型號	風量	冷量	熱量	水量	水阻力
	m3/h	kw	kw	m3/h	kpa
GKX15	1500	12.6	20.9	2.2	9.6
GKX20	2000	16.5	27	2.9	9.8
GKX25	2500	21	32.6	3.7	12.7
GKX30	3000	25.1	41.9	4.4	14.3
GKX40	4000	33.8	58.8	5.9	17.5
GKX50	5000	42.5	73.4	7.4	23
GKX60	6000	51.4	85.5	8.9	27.2
GKX70	7000	56.6	99.2	9.8	38.1
GKX80	8000	68.5	115.1	11.8	8.8
GKX90	9000	78.2	129.4	13.5	11.5
GKX100	10000	87.6	139.6	15.1	13.9
GKX120	12000	106.5	172.6	18.4	23.4
GKX150	15000	130.3	200.6	22.5	24.8
GKX180	18000	156.3	240.7	27	20.7
GKX200	20000	173.6	267.4	30	22.5
GKX240	24000	198.2	320.8	34.2	33.5
GKX270	27000	225.3	360.9	38.9	33
GKX300	30000	261.7	403	45.1	35.5
GKX350	35000	303.7	467.8	52.4	39.4
GKX400	40000	347.1	534.6	59.8	36.6
GKX450	45000	390.6	601.5	67.3	36.6

續表

產品型號	機外余壓pa				電機功率KW				噪聲dB（A）
	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅰ	Ⅱ	Ⅲ	Ⅳ
GKX15	80	140	240	\	0.2	0.25	0.32	\	51	52	56	\
GKX20	80	240	310	\	0.32	0.45	0.55	\	56	57	58	\
GKX25	80	220	300	\	0.32	0.45	0.55	\	58	58	58	\
GKX30	140	200	300	\	0.45	0.55	0.55	\	58	58	58	\
GKX40	180	230	330	\	0.75	0.75	1	\	58	60	60	\
GKX50	160	260	380	\	0.75	1	1.3	\	60	62	62	\
GKX60	220	290	370	450	1.5	1.5	2.2	2.2	56	57	58	60
GKX70	220	290	370	450	1.5	1.5	2.2	2.2	59	60	61	62
GKX80	220	320	370	450	1.5	2.2	2.2	2.2	59	59	60	61
GKX90	220	320	420	520	2.2	2.2	3	3	62	62	62	63
GKX100	220	320	420	520	2.2	3	3	4	63	63	64	65
GKX120	220	320	420	520	3	4	4	5.5	59	61	63	65
GKX150	220	320	420	520	3	4	5.5	5.5	59	64	65	67
GKX180	200	300	400	500	4	5.5	5.5	7.5	64	65	66	67
GKX200	200	300	400	500	5.5	5.5	7.5	7.5	65	67	68	69
GKX240	200	300	400	500	5.5	7.5	7.5	11	66	66	67	68
GKX270	300	400	500	600	7.5	11	11	11	66	69	70	71
GKX300	300	400	500	600	7.5	11	11	11	69	69	69	70
GKX350	300	400	500	600	11	11	11	15	68	69	70	71
GKX400	300	400	500	600	11	11	15	15	71	72	72	73
GKX450	300	400	500	600	15	15	15	18.5	74	74	75	75

備注：

標準回風制冷工況：進風干球溫度：27℃；進風濕球溫度：19.5℃；進水溫度：7℃；出水溫度：12℃；

卡林空調箱標準回風制熱工況：進風干球濕度：15℃；進水溫度：60℃。

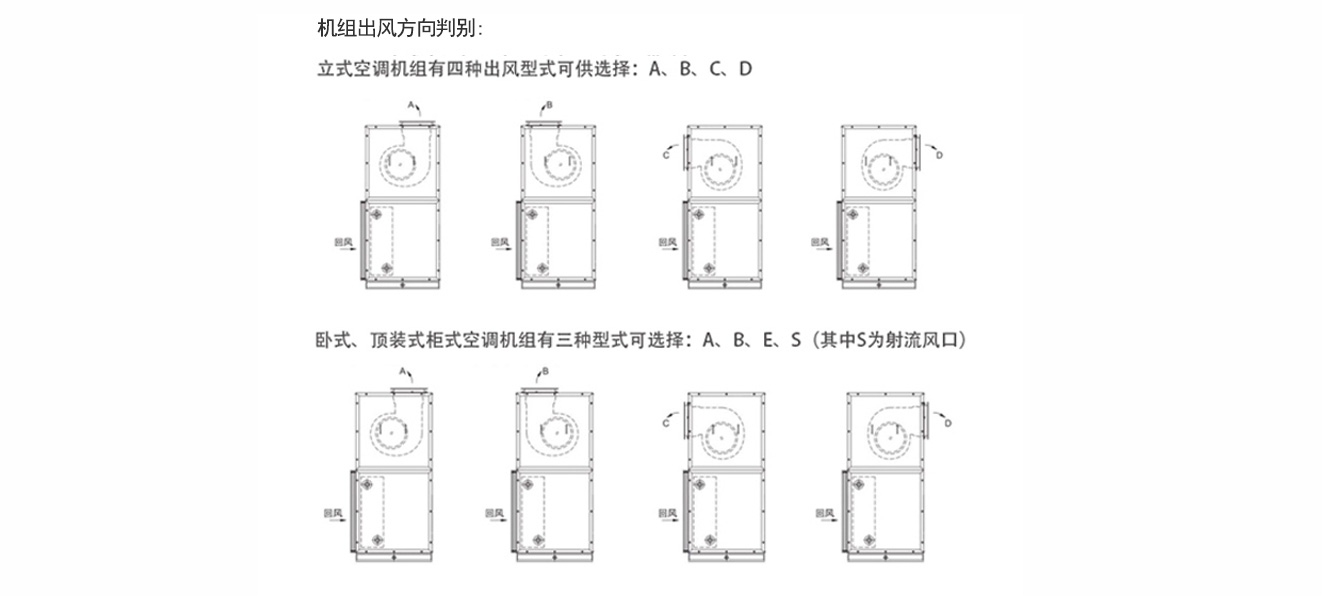

卡林柜式空氣處理機組外形尺寸

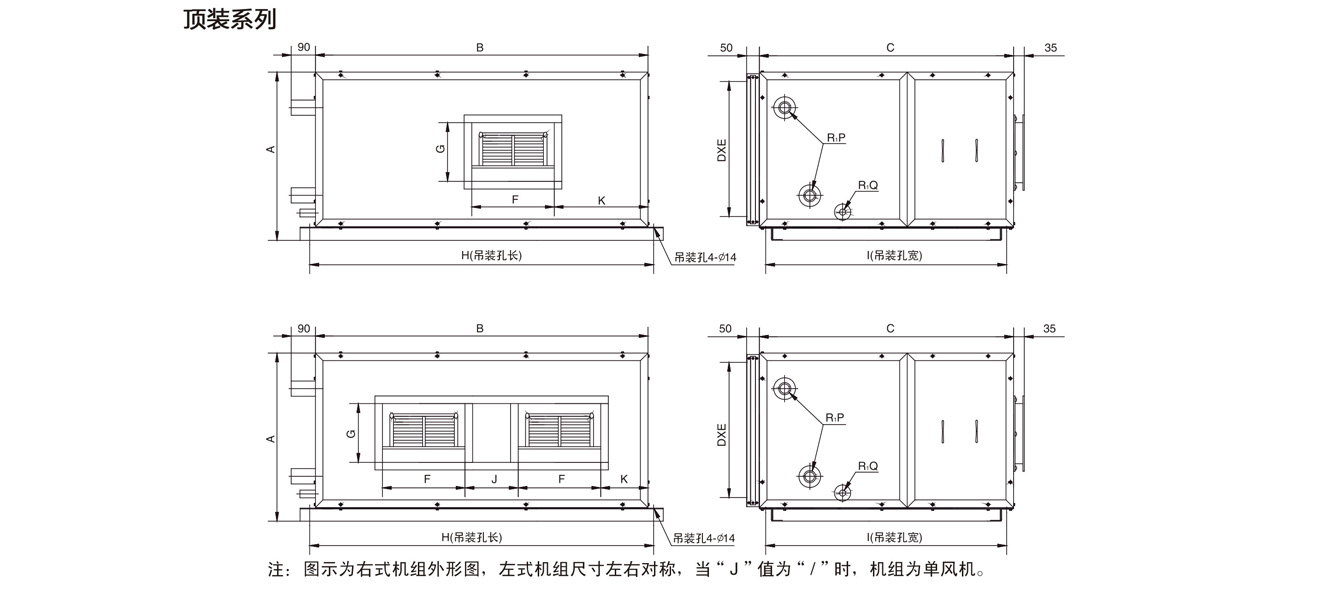

卡林空調箱頂裝機組尺寸表

產品型號	A	B	C	D	E	F	G	H	I	J
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
G15(D)	487	700	780	650	405	234	245	800	720	/
G20(D)	537	770	840	720	455	300	220	870	780	/
G25(D)	537	870	840	820	455	300	220	970	780	/
G30(D)	537	1000	840	950	455	300	220	1100	780	/
G40(D)	637	1050	920	1000	555	350	265	1150	860	/
G50(D)	637	1250	920	1200	555	350	300	1350	860	/
G60(D)	737	1270	1010	1220	655	395	343	1370	950	/
G70(D)	837	1270	1090	1220	755	373	404	1370	1030	/
G80(D)	837	1410	1090	1360	755	373	404	1510	1030	/
G90(D)	962	1560	1090	1510	780	445	404	1660	1030	/
G100(D)	893	1700	1090	1650	780	471	404	1800	1030	/
G120(D)	893	1990	1090	1940	780	395	343	2090	1030	324
G150(D)	943	2280	1090	2230	830	373	404	2380	1030	294

續表

產品型號	P（英制管螺紋，DN）						Q (DN)	重量
	回風機組			新風機組				kg
	Ⅰ型	型Ⅱ	Ⅲ型	Ⅰ型	型Ⅱ	Ⅲ型		Ⅰ型	型Ⅱ	Ⅲ型
G15(D)	40	40	40	40	40	40	25	62	67	69
G20(D)	40	40	40	40	40	40	25	74	79	81
G25(D)	40	40	40	40	40	40	25	77	83	86
G30(D)	40	40	40	40	40	40	25	85	92	95
G40(D)	40	40	40	40	40	40	25	113	122	126
G50(D)	40	40	40	40	40	50	25	121	131	136
G60(D)	40	40	40	40	50	50	25	167	179	185
G70(D)	40	40	40	40	50	50	25	181	194	201
G80(D)	40	40	40	40	50	50	25	195	211	218
G90(D)	40	40	40	40	50	65	25	207	224	233
G100(D)	40	40	40	40	65	65	25	245	264	274
G120(D)	40	50	50	40	65	65	25	257	282	293
G150(D)	40	50	50	40	65	65	25	306	337	351

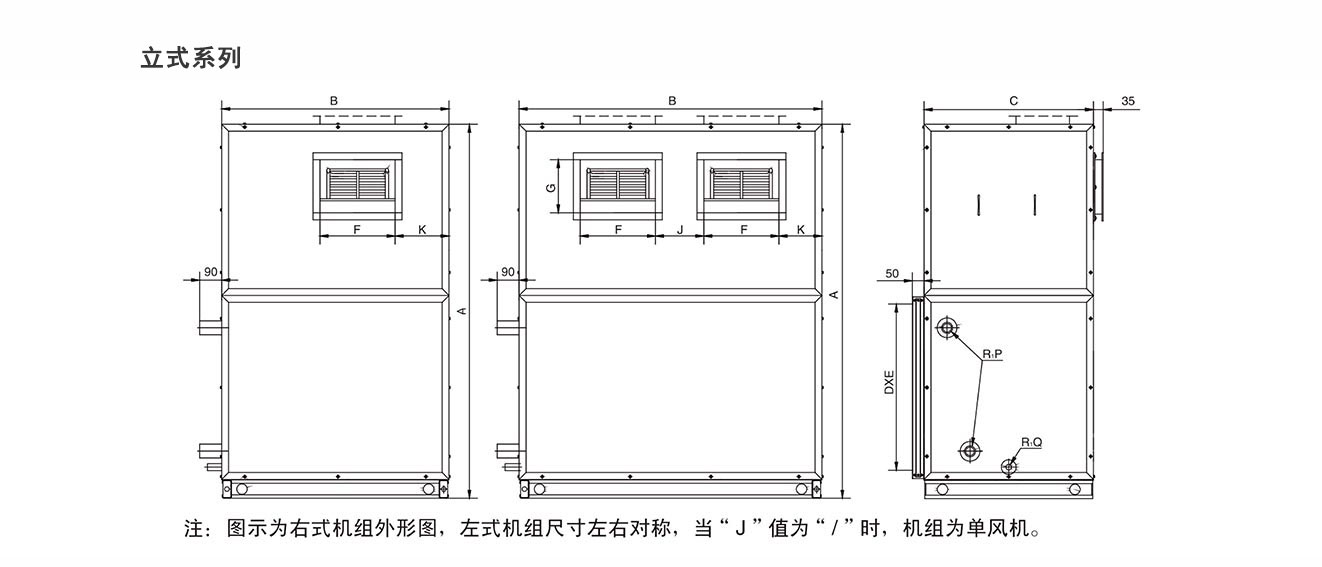

卡林空調箱立式機組尺寸表

產品型號	A	B	C	D	E	F	G	J
	mm	mm	mm	mm	mm	mm	mm	mm
G15(L)	1080	700	600	650	350	234	245	/
G20(L)	1280	800	600	750	450	300	220	/
G25(L)	1280	900	600	850	450	300	220	/
G30(L)	1280	1000	700	950	450	300	220	/
G40(L)	1480	1100	800	1050	550	350	265	/
G50(L)	1480	1300	800	1250	550	350	300	/
G60(L)	1680	1300	800	1250	650	395	343	/
G70(L)	1780	1300	800	1250	750	373	404	/
G80(L)	1780	1500	800	1450	750	373	404	/
G90(L)	1780	1600	800	1550	750	445	404	/
G100(L)	1780	1700	800	1650	750	471	404	/
G120(L)	1780	2000	800	1950	750	395	343	324
G150(L)	1780	2300	800	2250	750	373	404	294
G180(L)	2080	2300	800	2250	950	445	404	294
G200(L)	2080	2400	800	2350	950	471	404	294
G240(L)	2180	2700	1000	2650	950	557	478	458
G270(L)	2380	2700	1000	2650	1150	557	478	458
G300(L)	2680	2700	1100	2650	1350	510	590	400
G350(L)	2880	2900	1100	2850	1550	640	590	460
G400(L)	3080	2900	1100	2850	1750	640	590	460
G450(L)	3280	2900	1100	2850	7950	640	590	160

卡林空調箱立式機組尺寸續表

產品型號	P（英制管螺紋，DN）						Q (DN)	重量
	回風機組			新風機組				kg
	Ⅰ型	Ⅱ型	Ⅲ型	Ⅰ型	型Ⅱ	Ⅲ型		Ⅰ型	Ⅱ型	Ⅲ型
G15(L)	40	40	40	40	40	40	25	84	85	86
G20(L)	40	40	40	40	40	40	25	95	96	98
G25(L)	40	40	40	40	40	40	25	104	105	108
G30(L)	40	40	40	40	40	40	25	115	117	120
G40(L)	40	40	40	40	40	40	25	148	151	155
G50(L)	40	40	40	40	40	40	25	167	171	176
G60(L)	40	40	40	40	50	50	25	202	207	212
G70(L)	40	40	40	40	50	50	25	217	221	228
G80(L)	40	40	40	50	50	50	25	235	241	248
G90(L)	40	40	40	50	50	65	25	254	262	269
G100(L)	40	40	40	50	65	65	25	264	272	281
G120(L)	40	50	50	50	65	65	25	314	326	336
G150(L)	40	50	50	50	65	65	25	358	380	393
G180(L)	50	65	65	65	80	80	25	438	446	461
G200(L)	50	65	65	65	80	80	32	459	475	492
G240(L)	65	65	65	65	80	80	32	576	595	614
G270(L)	65	65	65	65	80	80	32	636	645	666
G300(L)	65	80	65	65	80	80	32	740	765	790
G350(L)	65	80	65	65	80	80	32	803	832	861
G400(L)	80	80	80	80	80	80	32	856	888	921
G450(L)	80	80	80	80	80	80	32	928	943	981

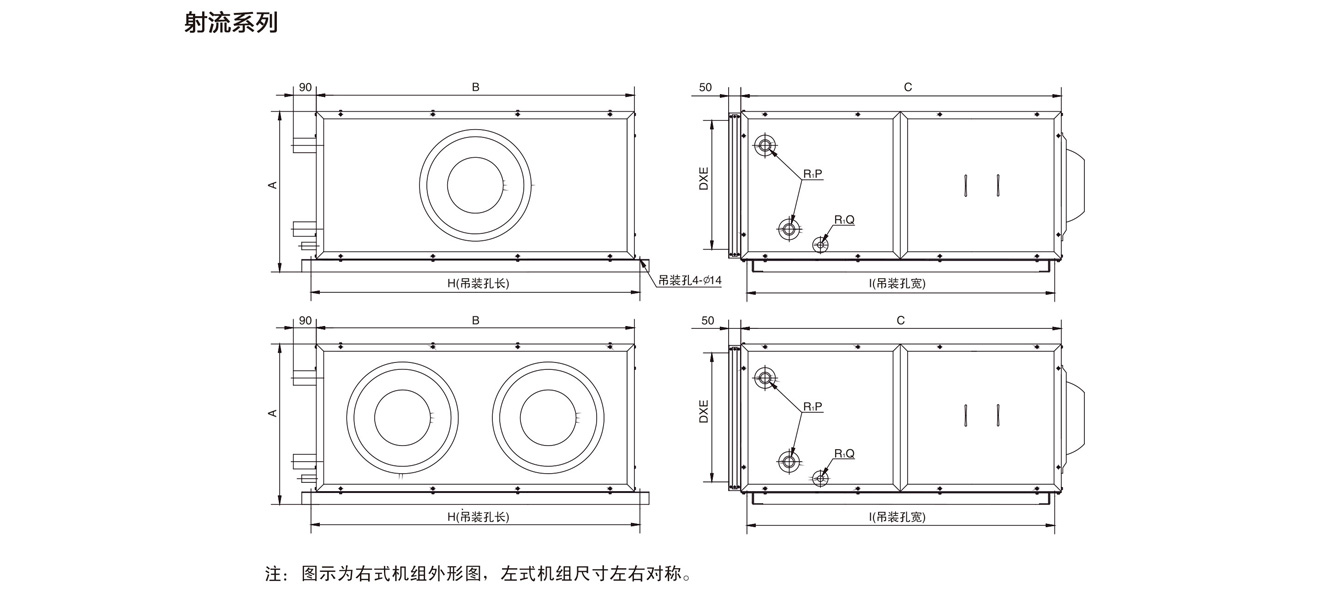

卡林空調箱射流機組尺寸表

產品型號	A	B	C	D	E	F	G
	mm	mm	mm	mm	mm	mm	mm
G15(S)	487	700	1180	650	405	245	1120
G20(S)	537	770	1240	720	455	220	1180
G25(S)	537	870	1240	820	455	220	1180
G30(S)	537	1000	1240	950	455	220	1180
G40(S)	637	1250	1320	1000	555	265	1260
G50(S)	637	1250	1320	1200	555	300	1260
G60(S)	737	1270	1410	1220	655	343	1350
G70(S)	837	1270	1490	1220	755	404	1430
G80(S)	837	1410	1490	1360	755	404	1430
G90(S)	862	1560	1490	1510	780	404	1430
G100(S)	893	1700	1490	1650	780	404	1430
G120(S)	893	1990	1490	1940	780	343	1430
G150(S)	943	2280	1490	2230	830	404	1430

卡林空調箱射流機組尺寸續表

產品型號	P（英制管螺紋，DN）						Q (DN)	重量
	回風機組			新風機組				kg
	Ⅰ型	Ⅱ型	Ⅲ型	Ⅰ型	型Ⅱ	Ⅲ型		Ⅰ型	Ⅱ型	Ⅲ型
G15(S)	40	40	40	40	40	40	25	82	83	85
G20(S)	40	40	40	40	40	40	25	93	95	97
G25(S)	40	40	40	40	40	40	25	100	101	104
G30(S)	40	40	40	40	40	40	25	108	110	113
G40(S)	40	40	40	40	40	40	25	139	142	146
G50(S)	40	40	40	40	40	40	25	155	160	165
G60(S)	40	40	40	40	50	50	25	189	194	199
G70(S)	40	40	40	40	50	50	25	211	217	223
G80(S)	40	40	40	50	50	50	25	219	226	233
G90(S)	40	40	40	50	50	65	25	246	254	262
G100(S)	40	40	40	50	65	65	25	270	279	287
G120(S)	40	50	50	50	65	65	25	319	331	341
G150(S)	40	50	50	50	65	65	25	368	382	395
